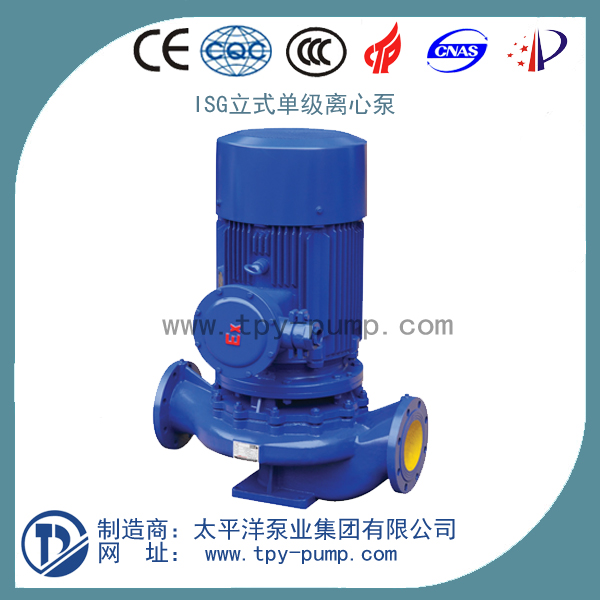

IRG型管道增壓泵
- 型 號：
- 類 別：
- 價 格：￥咨詢
- 產 地：
-
產品詳細介紹
產品描述
IRG型管道增壓泵產品簡介：
IRG型管道增壓泵是為管道增壓輸送，解決管道壓力過低而研制的新穎泵，比目前使用臥式離心泵具有很大的優越性。由于采用先進機械密封，電機主軸直接安裝葉輪，故有效率低、耗電省、結構緊湊、體積小、重量輕、裝修方便等特點。
IRG型管道增壓泵產品說明：
1 吸入壓力≤1.0MPa,或泵系統最高工作壓力≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa，泵靜壓試驗壓力為2.5MPa。訂貨時請注明系統工作壓力，泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。
2 環境溫度<40℃，相對濕度<95% 。
3 所輸送介質中固體顆粒體積含量不超過單位體積的0.1% ，粒度<0.2mm 。
注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)說明，以便廠家采用耐磨式機械密封。
IRG型管道增壓泵產品特點：
1、泵為立式結構，進出口口徑相同、且位于同一中心線上，可像閥門一樣安裝于管路之中，設有安裝底腳，增加泵的穩定性，外形緊湊美觀，占地面積小，建筑投入低。
2、ISG管道泵葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，震動噪音低。
3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
4、ISG管道泵安裝檢修方便，無需拆動管路系統，只需卸下泵聯體螺母即可抽出全部轉子部件。
5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
6、可根據管路布置的要求采用泵的豎式和橫式安裝。
IRG型管道增壓泵適用場合：
1、IRG型管道增壓泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林灌溉，消防增壓及設備配套，適用溫度T：≤80℃。
2、IRG（GRG）型熱水（高溫）循環泵廣泛適用于能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市采暖系統循環用泵，IRG適用溫度T：≤120℃、GRG適用溫度T：≤240℃。
3、IHG型管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、 制藥和合成纖維等部門，適用溫度T：-20℃-120℃。
4、YG型管道油泵，供輸送汽油、柴油、煤油等石油產品，適用溫度T：-20℃-120℃。
性能參數
|
型號 |
流量Q |
|
揚程 |
效率（%） |
轉速（r/min） |
電機功率（kW） |
必需汽蝕余量（NPSH）r |
重量 |
|
|
(m3/h) |
(L/S) |
|
|
|
|
|
|
|
ISG15-80 |
1.5 |
0.42 |
8 |
34 |
2800 |
0.18 |
2.3 |
17 |
|
ISG20-110 |
2.5 |
0.69 |
15 |
34 |
2800 |
0.37 |
2.3 |
25 |
|
ISG20-160 |
2.5 |
0.69 |
32 |
25 |
2900 |
0.75 |
2.3 |
29 |
|
ISG25-110 |
4 |
1.11 |
15 |
42 |
2900 |
0.55 |
2.3 |
26 |
|
ISG25-1254 |
4 |
1.11 |
20 |
36 |
2900 |
0.75 |
2.3 |
28 |
|
ISG25-125A |
3.6 |
1 |
16 |
35 |
2900 |
0.55 |
2.3 |
27 |
|
ISG25-160 |
4 |
1.11 |
32 |
32 |
2900 |
1.5 |
2.3 |
39 |
|
ISG25-160A |
3.7 |
1.03 |
28 |
31 |
2900 |
1.1 |
2.3 |
34 |
|
ISG32-100 |
4.5 |
12.5 |
12.5 |
44 |
2900 |
0.55 |
2 |
27 |
|
ISG32-100I |
6.3 |
1.75 |
12.5 |
54 |
2900 |
0.75 |
2 |
32 |
|
ISG32-125 |
5 |
1.39 |
20 |
44 |
2900 |
0.75 |
2.3 |
28 |
|
ISG32-125A |
4.5 |
1.25 |
16 |
43 |
2900 |
0.55 |
2.3 |
28 |
|
ISG32-160 |
6.5 |
5 |
32 |
44 |
2900 |
1.5 |
2.3 |
39 |
|
ISG32-160A |
4 |
1.1 |
25 |
34 |
2900 |
1.1 |
2 |
38 |
|
ISG32-160I |
6.3 |
1.75 |
32 |
40 |
2900 |
2.2 |
2 |
47 |
|
ISG32-200 |
4.5 |
12.5 |
50 |
32 |
2900 |
3 |
2 |
55 |
|
ISG32-200I |
6.3 |
1.75 |
50 |
33 |
2900 |
4 |
2 |
43 |
|
ISG32-200A |
4 |
1.11 |
44 |
40 |
2900 |
2.2 |
2 |
74 |
|
ISG40-100 |
6.3 |
1.75 |
12.5 |
54 |
2900 |
0.55 |
2.3 |
32 |
|
ISG40-100A |
5.6 |
1.56 |
10 |
52 |
2900 |
0.37 |
2.3 |
32 |
|
ISG40-125 |
6.3 |
1.75 |
20 |
46 |
2900 |
1.1 |
2.3 |
34 |
|
ISG40-125A |
5.6 |
1.56 |
16 |
45 |
2900 |
0.75 |
2.3 |
33 |
|
ISG40-160 |
6.3 |
1.75 |
32 |
40 |
2900 |
2.2 |
2.3 |
47 |
|
ISG40-160A |
5.9 |
1.64 |
28 |
39 |
2900 |
1.5 |
2.3 |
43 |
|
ISG40-160B |
5.5 |
1.53 |
24 |
38 |
2900 |
1.1 |
2.3 |
38 |
|
ISG40-200 |
6.3 |
1.75 |
50 |
33 |
2900 |
4 |
2.3 |
74 |
|
ISG40-200A |
5.9 |
1.64 |
44 |
31 |
2900 |
3 |
2.3 |
62 |
|
ISG40-200B |
5.3 |
1.47 |
36 |
29 |
2900 |
2.2 |
2.3 |
52 |
|
ISG40-250 |
6.3 |
1.75 |
80 |
28 |
2900 |
7.5 |
2.3 |
105 |
|
ISG40-250A |
5.9 |
1.64 |
70 |
28 |
2900 |
5.5 |
2.3 |
98 |
|
ISG40-250B |
5.5 |
1.53 |
60 |
27 |
2900 |
4 |
2.3 |
77 |
|
ISG40-100I |
12.5 |
3.47 |
12.5 |
62 |
2900 |
1.1 |
2.3 |
34 |
|
ISG40-100IA |
11 |
3.05 |
10 |
60 |
2900 |
0.75 |
2.3 |
32 |
|
ISG40-125I |
12.5 |
347 |
20 |
58 |
2900 |
1.5 |
2.3 |
38 |
|
ISG40-125IA |
11 |
3.05 |
16 |
57 |
2900 |
1.1 |
2.3 |
33 |

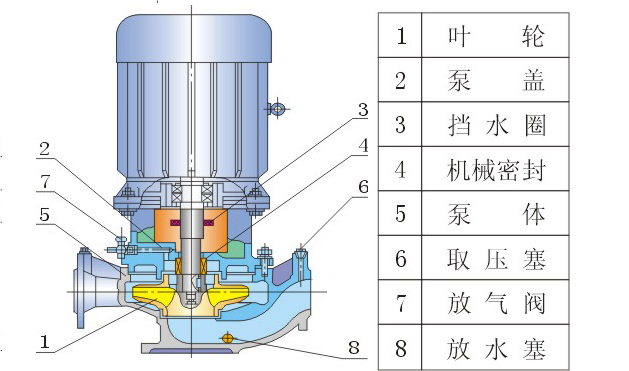

產品結構
